Monter son propre Arduino

Niveau logique 5 V
14 entrées/sorties digitales (dont 6 PWM)
6 entrées analogiques
40 mA de courant max. par pins
200 mA de consommation max.
Fréquence d'horloge 16 MHz
Tension d'alimentation 6-20 V (7-12 V recommandé)
32 Kb Mémoire Flash (taille max. du programme)
2 Kb SRAM (mémoire volatile)
1 Kb EEPROM (mémoire non-volatile)

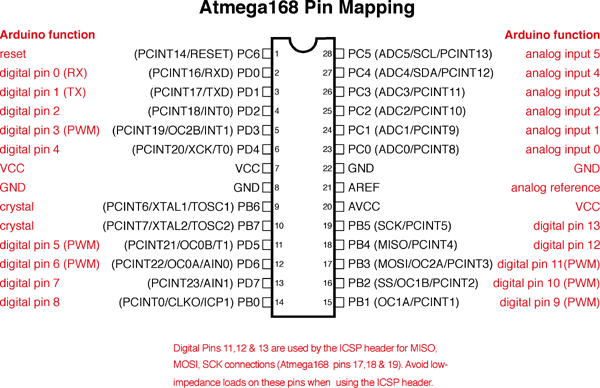

ATmega168/328

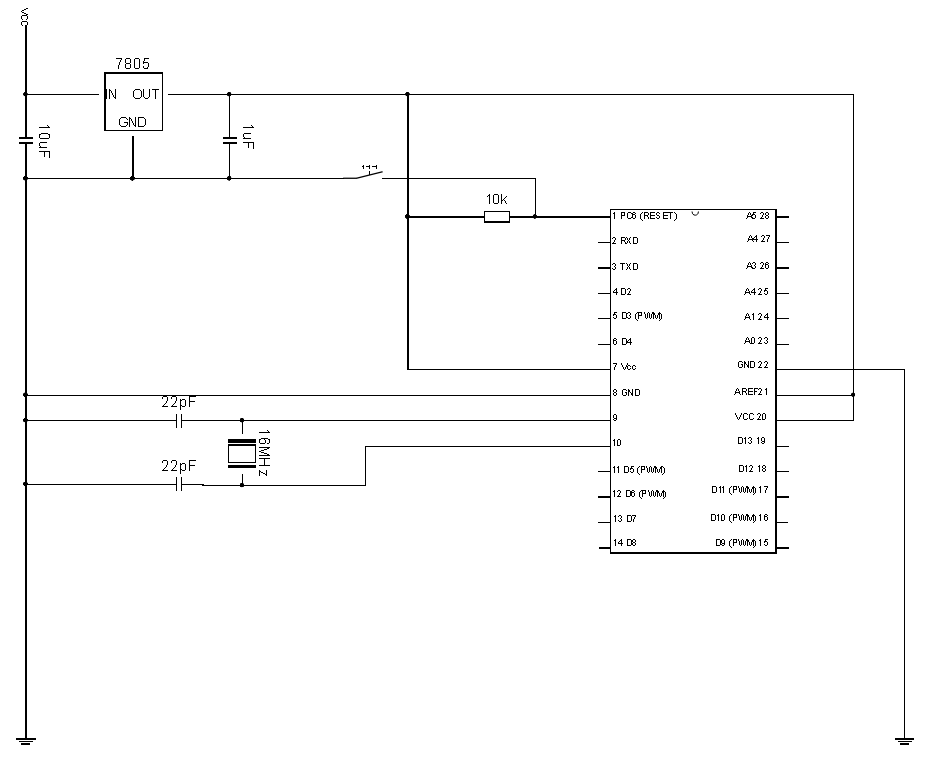

Schéma du montage Arduino

Programmation du microcontroleur

On utilise un cable ou un module FTDI pour effectuer l'interface entre USB et la communication série avec l'arduino. La communication série de l'atmega utilise la pin 2 pour la réception (Rx) et la pin 3 pour la transmission (Tx). Il faut connecter ces pins à l'interface FTDI en les inversant vis-à-vis de leur homologue (Rx de l'arduino avec Tx du module FTDI et inversément).

Démarche : appuyer sur le bouton reset puis, tout en maintenant le bouton enfoncé, lancer le transfert dans l'IDE arduino. On relâche le bouton lorsque l'IDE indique la fin de la compilation, juste avant que celui-ci soit téléchargé.

Auto-reset

Avec un module FTDI (uniquement ?), la fonction d'auto-reset est disponible ce qui évite de devoir appuyer sur le bouton reset avant chaque programmation de la puce. Un condensateur est ajouté entre la pin DTR et la pin RESET de l'atmega (pin 1).
